Rèn nóng theo tiêu chuẩn DIN
Đai ốc vuông M4-M16
Thiết kế hình vuông chống xoay ốc vít.
Kết cấu rèn chịu được tải trọng nặng.
Độ bám chắc chắn giúp tăng cường an toàn cho dự án.
Đai ốc vuông Sinsun | Nhà cung cấp số lượng lớn đai ốc vuông rèn nóng tiêu chuẩn DIN M4-M16.
Sinsun sản xuất các loại đai ốc vuông tiêu chuẩn DIN chính xác, bao gồm đai ốc khóa vuông rèn nóng, thép không gỉ, mạ kẽm và loại mỏng. Mua ngay đai ốc vuông hệ mét M4-M16 dùng cho kết cấu chịu tải nặng, máy móc và lắp ráp gỗ với giá bán buôn tại nhà máy.

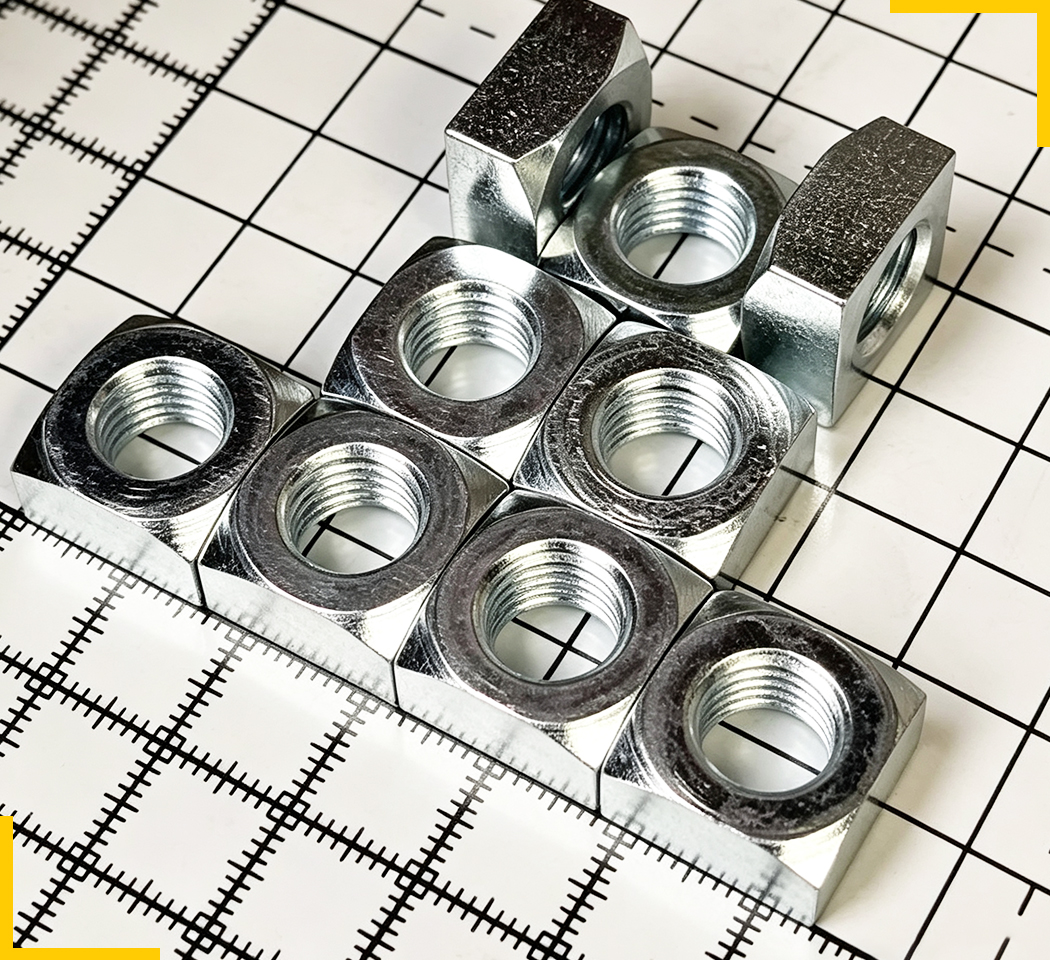

Nhận báo giá nhanhĐai ốc vuông Sinsun – Ốc vít bốn mặt dùng cho các mối nối chống xoay trong rãnh và thanh dẫn hướng.
Đai ốc vuông của Sinsun có các kích thước từ M5 đến M16 theo hệ mét và hệ inch. Tiêu chuẩn DIN 557 loại dày và DIN 562 loại mỏng. Chất liệu: thép carbon mạ kẽm, thép không gỉ A2/A4, đồng thau. Vui lòng yêu cầu báo giá cho các loại ốc vít chống xoay dùng trong rãnh chữ T, gỗ và các rãnh công nghiệp.
Đai ốc vuông là loại ốc vít có ren bốn cạnh, được sử dụng trong không gian hẹp, rãnh chữ T, rãnh dẫn hướng và các ứng dụng mà đai ốc không được xoay. Đai ốc vuông có các góc 90 độ, tự nhiên khớp vào các góc hoặc vào thành của rãnh dẫn hướng. Đai ốc vuông là lựa chọn phù hợp khi không thể dễ dàng giữ đai ốc từ phía sau, như với đai ốc lục giác tiêu chuẩn (sáu cạnh).
Chúng tôi sản xuất đai ốc vuông, chứ không phải phân phối. Trong khi các nhà cung cấp đai ốc vuông khác đóng gói lại hàng nhập khẩu, Sinsun sở hữu dây chuyền sản xuất đạt chứng nhận ISO-9001. Từ nguyên liệu thô đến thành phẩm, chúng tôi thực hiện toàn bộ quy trình: rèn nguội, cán ren, xử lý nhiệt và hoàn thiện bề mặt. Sự tích hợp theo chiều dọc này đảm bảo độ vuông vắn đồng nhất của từng đai ốc (không bị biến dạng hình bình hành), hình dạng ren chính xác (đã được kiểm định đạt/không đạt) và độ dày lớp mạ đồng nhất (đã được kiểm tra bằng phương pháp phun muối ASTM B117).
Nhận báo giá nhanhCác loại đai ốc vuông theo hình dạng, vật liệu và chức năng | Bộ sưu tập đai ốc khóa vuông Sinsun
Khám phá toàn bộ dòng sản phẩm đai ốc vuông của Sinsun – đai ốc vuông dày (DIN 557) dùng cho các mối nối kết cấu, đai ốc vuông mỏng (DIN 562) dùng cho các khe hở nhỏ, đai ốc hàn vuông (DIN 928) dùng cho tấm kim loại và đai ốc khóa vuông chống rung.

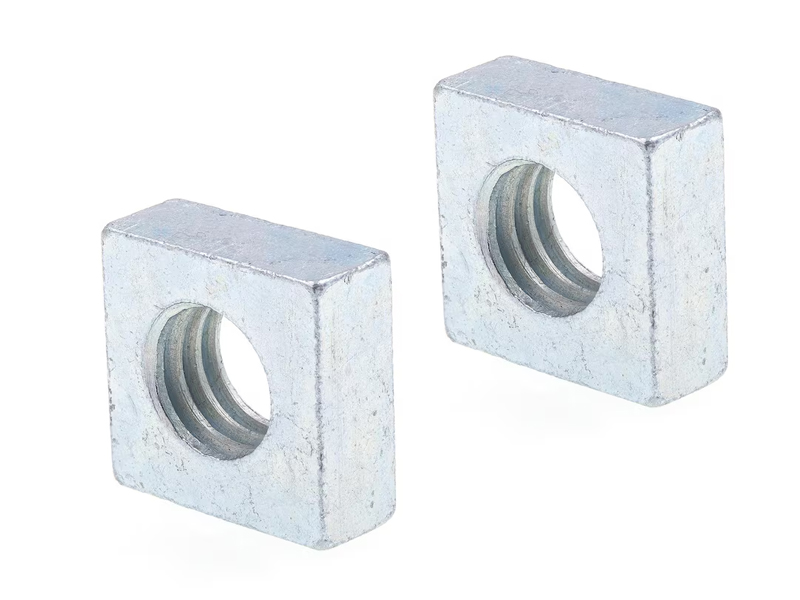

Đai ốc vuông nặng
Gửi yêu cầu ngay

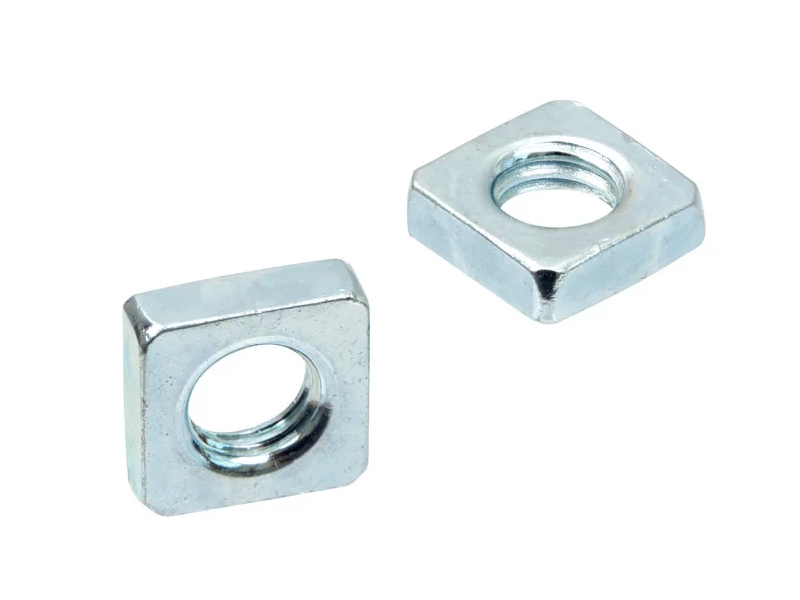

Đai ốc vuông mỏng
Gửi yêu cầu ngay

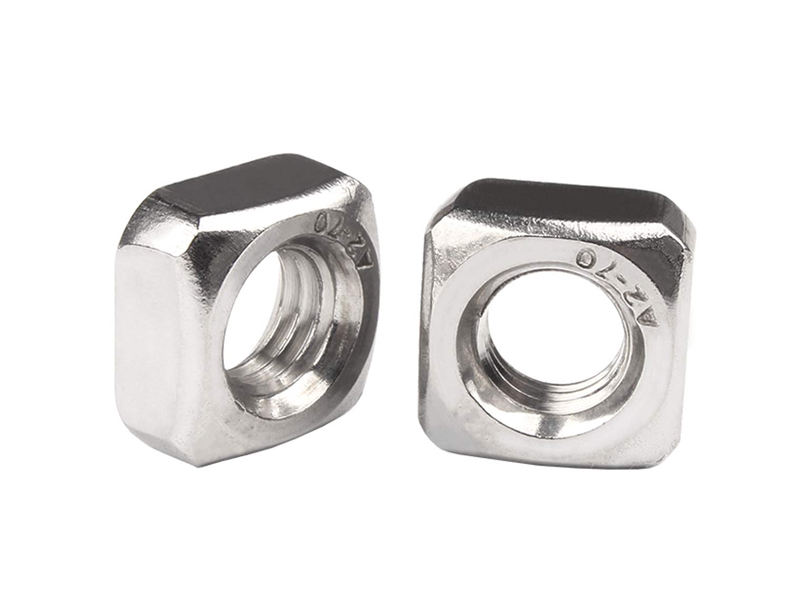

Đai ốc vuông bằng thép không gỉ
Gửi yêu cầu ngay

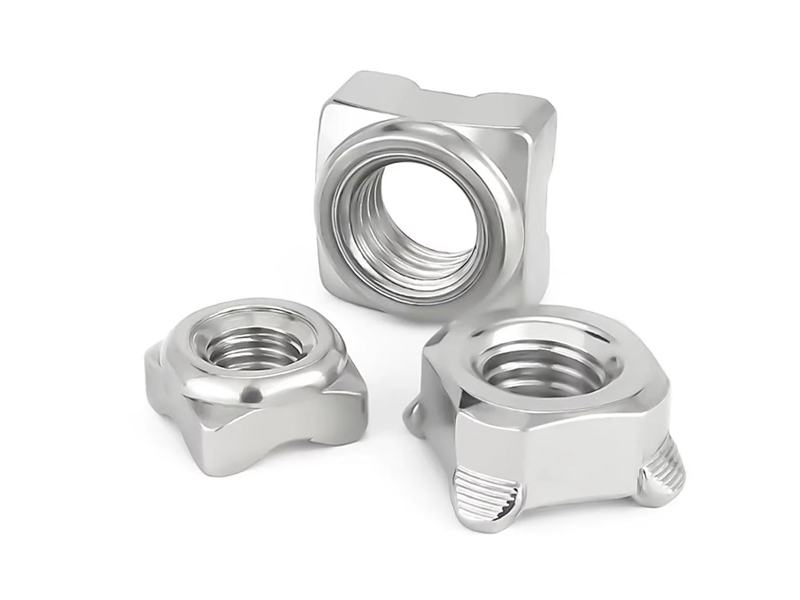

Đai ốc hàn vuông
Gửi yêu cầu ngayBảng kích thước đai ốc vuông nặng hệ mét – DIN 557 (Cấp sản phẩm C)
| Kích thước ren (M) | Bước ren (mm) | Chiều rộng giữa các mặt phẳng (mm) | Chiều cao đai ốc H (mm) | dw min (mm) | e tối đa (mm) | Trọng lượng ước tính (kg/1000 chiếc) |
| M5 | 0,8 | 8 | 4 | 6.7 | 11.3 | 1,31 |
| M6 | 1 | 10 | 5 | 8.7 | 14.1 | 2,77 |
| M8 | 1,25 | 13 | 6,5 | 11,5 | 18.4 | 5.5 |
| M10 | 1,5 | 16 hoặc 17 | 8 | 14,5–15,5 | 22,6–24,0 | 10,7–13,0 |
| M12 | 1,75 | 18 hoặc 19 | 10 | 16,5–17,2 | 25,4–26,9 | 16.3–19.1 |
| M16 | 2 | 24 | 13 | 22 | 33,9 | 38,2 |
Nguồn: Kích thước DIN 557 (tháng 1 năm 1994). Lưu ý: Có sự khác biệt về chiều rộng và kích thước e tùy thuộc vào nhà sản xuất. Sinsun cung cấp theo tiêu chuẩn DIN mới nhất.
Bảng kích thước đai ốc vuông mỏng hệ mét – DIN 562 (Cấp sản phẩm B)
| Kích thước ren (M) | Bước ren (mm) | Chiều rộng giữa các mặt phẳng (mm) | Chiều cao đai ốc H (mm) | Tài liệu tham khảo tiêu chuẩn |
| M2 | 0,4 | 4 | 1.6 | DIN 562 |
| M2.5 | 0,45 | 5 | 2 | DIN 562 |
| M3 | 0,5 | 5.5 | 2.2 | DIN 562 |
| M4 | 0,7 | 7 | 2.8 | DIN 562 |
| M5 | 0,8 | 8 | 3.5 | DIN 562 |
| M6 | 1 | 10 | 4 | DIN 562 |
| M8 | 1,25 | 13 | 5.5 | DIN 562 |
| M10 | 1,5 | 16 | 6,5 | DIN 562 |
Bảng kích thước đai ốc hàn vuông – DIN 928 (Cấp sản phẩm A)
| Kích thước ren (M) | Bước ren (mm) | Chiều rộng giữa các mặt phẳng (mm) | Chiều cao đai ốc (mm) | Khoảng độ dày tấm (mm) | Trọng lượng ước tính (kg/1000 chiếc) |
| M4 | 0,7 | 7 | 3.5 | 0,75-1,5 | 0,81 |
| M5 | 0,8 | 9 | 4.2 | 0,88-2,0 | 1.7 |
| M6 | 1 | 10 | 5 | 0,88-2,5 | 2.4 |
| M8 | 1,25 | 14 | 6,5 | 1.0-3.0 | 6,5 |
| M10 | 1,5 | 17 | 8 | 1,25-4,0 | 11.3 |
| M12 | 1,75 | 19 | 9,5 | 1,5-5,0 | 16.6 |
| M16 | 2 | 24 | 13 | 2.0-6.0 | 35,8 |
Đai ốc vuông Sinsun Các thông số hiệu suất kỹ thuật cốt lõi
-
Mô tả meta:
Kiểm tra các thông số hiệu suất chuyên nghiệp của đai ốc vuông Sinsun, bao gồm các tiêu chuẩn công nghiệp, khả năng chịu tải và dung sai kết cấu cho việc lắp ráp công nghiệp hạng nặng.Tên gọi khác của sản phẩm:
Đai ốc vuông bốn cạnh, đai ốc khóa vuông phẳng, ốc vít vuông rèn, đai ốc vuông dùng cho gỗ -
Thông số tìm kiếm bán chạy nhất:
Đai ốc vuông hệ mét M4, M5, M6, M8, M10, M12, M16 kích thước lớnTiêu chuẩn tuân thủ:
Tiêu chuẩn sản xuất công nghiệp quốc tế DIN 562, DIN 439, ISO 898-2, GB/T 39 -
Phân loại độ bền vật liệu:
Thép cacbon 4.8/8.8, thép không gỉ 304/316, thép hợp kim cường độ caoCác lựa chọn xử lý bề mặt:
Mạ điện, mạ kẽm nhúng nóng, thụ động hóa, đánh bóng oxit đen. -
Kỹ thuật xử lý cốt lõi:
Rèn nóng ở nhiệt độ cao, cán ren CNC, hiệu chuẩn độ phẳng chính xác.Hiệu suất chống xoay:
Cấu trúc giới hạn bốn phía loại bỏ hoàn toàn sự dịch chuyển quay. -
Đặc điểm chịu tải:
Khả năng chịu lực đồng đều ở bốn góc, không có hiện tượng tập trung ứng suất cục bộ hoặc nứt vỡ.Phạm vi nhiệt độ hoạt động:
Hiệu suất kết cấu và liên kết ổn định từ -25℃ đến 180℃ -
Dung sai theo lô:
Dung sai kích thước thống nhất ±0,02mm để đảm bảo tính nhất quán trong lắp ráp hàng loạt.Các thông số có thể tùy chỉnh:
Hỗ trợ gia công theo yêu cầu về chiều rộng cạnh, chiều cao đai ốc và bước ren đặc biệt.
Kỹ thuật Công nghiệp & Dân dụng Các trường hợp ứng dụng của đai ốc vuông Sinsun
Các trường hợp ứng dụng cụ thể của đai ốc vuông Sinsun bao gồm xây dựng bằng gỗ, máy móc nông nghiệp, kết cấu thép và các công trình kỹ thuật ngoài trời cần lắp ráp.

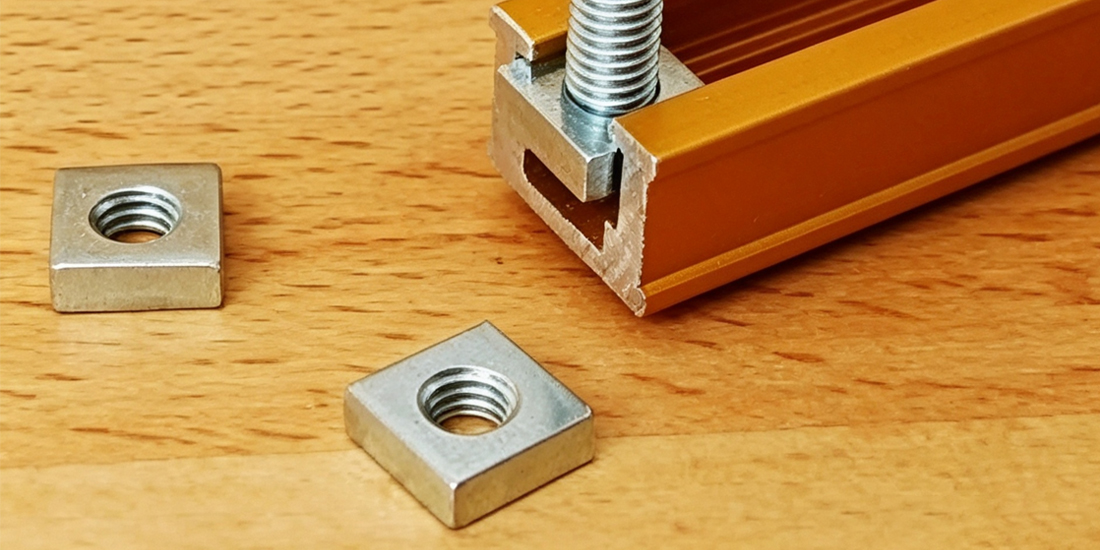

1. Xây dựng bằng gỗ và kết cấu gỗ
Đai ốc vuông rèn nóng Sinsun M12 được tối ưu hóa đặc biệt để cố định dầm gỗ và kết cấu gỗ. Thiết kế chống xoay bo tròn giúp ngăn ngừa sự xoay của đai ốc khi siết chặt với mô-men xoắn cao trên bề mặt gỗ mềm. Diện tích tiếp xúc lớn giúp giảm áp lực và ngăn ngừa nứt vỡ, biến dạng gỗ. Sản phẩm đảm bảo kết nối đáng tin cậy lâu dài giữa khung nhà gỗ và các công trình cảnh quan.

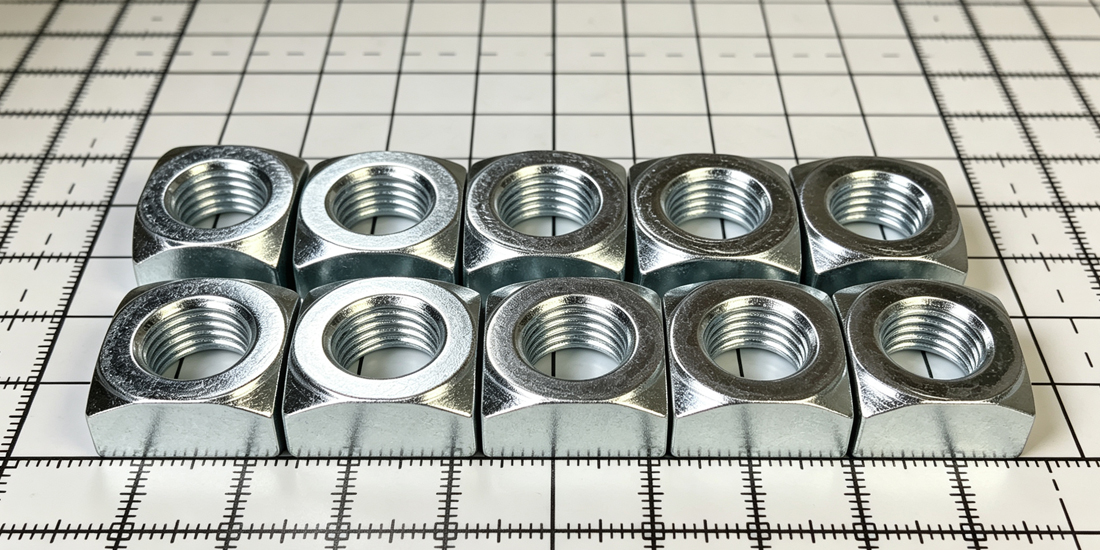

2. Lắp ráp máy móc nông nghiệp và làm vườn
Đai ốc vuông M10 mạ kẽm rất lý tưởng cho máy cày, máy gặt và các thiết bị làm vườn. Lớp mạ kẽm bị ăn mòn do độ ẩm và đất ẩm. Cấu trúc chống xoay có thể điều chỉnh để đáp ứng các rung động cơ học trong quá trình vận hành nông nghiệp. Điều này giúp giảm thiểu hỏng hóc thiết bị buộc chặt và tần suất bảo trì hàng ngày.

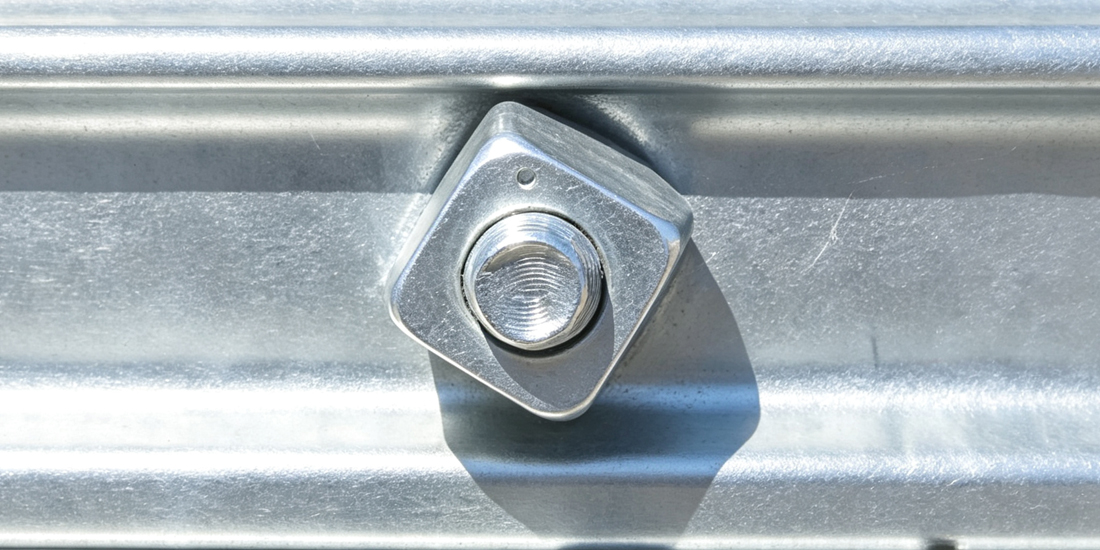

3. Kỹ thuật kết cấu thép nặng
Các chi tiết khung thép công nghiệp và đế thiết bị hạng nặng được cố định bằng đai ốc vuông rèn M16 cường độ cao. Cấu trúc rèn đặc chắc có thể chịu được tải trọng tĩnh cực lớn mà không bị biến dạng và nứt vỡ. Các mối nối của các bộ phận thép được liên kết chặt chẽ bằng cách khớp ren chính xác. Điều này giúp tăng cường sự ổn định cấu trúc tổng thể của các đế máy móc và các công trình công nghiệp.
Nhận báo giá nhanh

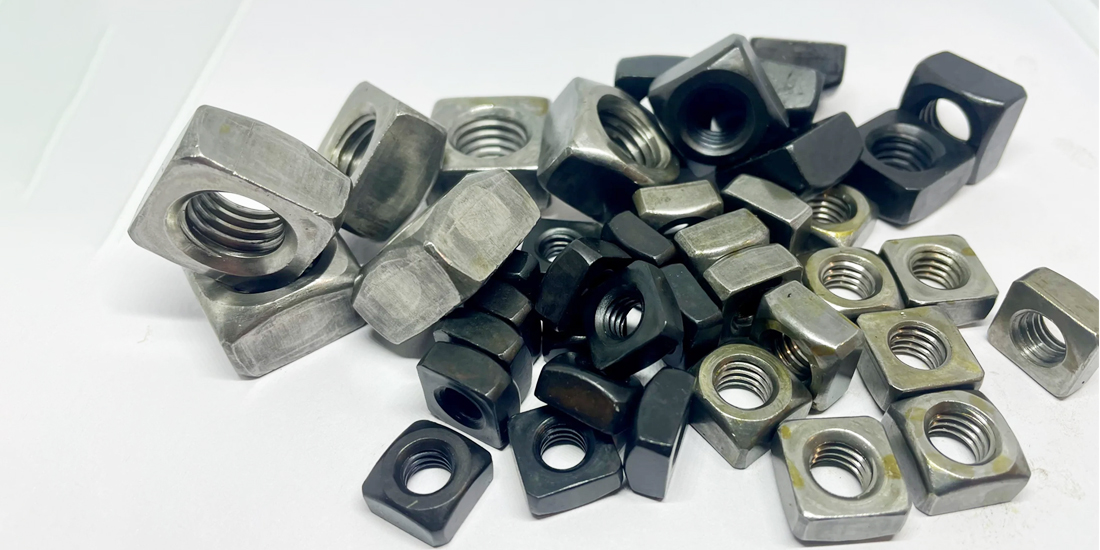

4. Đường ống ngoài trời & Hệ thống cố định giá đỡ
Đai ốc vuông Shunsun bằng thép không gỉ 304 được sử dụng cho giá đỡ đường ống ngoài trời và các công trình hỗ trợ đô thị. Được làm từ vật liệu chống ăn mòn cao cấp, sản phẩm chịu được tác động lâu dài của gió, mưa và tia cực tím. Khả năng chống nới lỏng ổn định giúp ngăn ngừa sự dịch chuyển đường ống do tác động của môi trường.
| Phương pháp khóa | Mô-men xoắn chiếm ưu thế | Có thể tái sử dụng? | Giới hạn nhiệt độ | Khả năng chống ăn mòn | Chi phí tương đối |
| Đai ốc Nyloc (miếng lót nylon) | Đúng vậy (ma sát) | 3-5 chu kỳ | 250°F / 121°C | Tốt (tùy thuộc vào lớp phủ) | $$ |
| Đai ốc khóa hoàn toàn bằng kim loại (Stover) | Đúng vậy (hiện tượng biến dạng sợi chỉ) | 1-2 chu kỳ | Trên 1000°F | Giống như vật liệu cơ bản | $$$ |
| Vòng đệm khóa + đai ốc tiêu chuẩn | Không (mùa xuân) | 1-2 chu kỳ | Giới hạn vật liệu cơ bản | Phụ thuộc vào lớp phủ | $ |
| Keo khóa ren (dạng lỏng) | Không (hóa chất) | 1 chu kỳ | Trên 300°F | Tốt | $$ |
| Phương pháp làm mứt hai loại hạt | Không (ma sát) | Không giới hạn | Giới hạn vật liệu cơ bản | Phụ thuộc vào lớp phủ | $ |
| Đai ốc có khía + chốt hãm | Không (khóa chắc chắn) | Nhiều | Giới hạn vật liệu cơ bản | Phụ thuộc vào lớp phủ | $$ |
Khi nào nên chọn đai ốc Nyloc: Độ rung từ trung bình đến cao, nhiệt độ tối đa 250°F, chấp nhận được 3-5 chu kỳ tái sử dụng, các ứng dụng nhạy cảm về chi phí – ô tô, máy móc, đồ nội thất, thiết bị gia dụng.
Khách hàng của chúng tôi nói gì |Đai ốc vuông Sinsun trong các ứng dụng thực tế
Các nhà sản xuất tấm ốp, chuyên gia phục chế và kỹ sư bảo trì trên khắp Ba Lan, Thổ Nhĩ Kỳ, Nam Phi, Romania và Chile chia sẻ kinh nghiệm của họ về đai ốc vuông Sinsun – độ vuông góc nhất quán, mối hàn đáng tin cậy và các giải pháp chuyên biệt cho từng ứng dụng.
“Các đai ốc vuông M10 trong khung chữ U trên máy gặt đập liên hợp thường xuyên bị lỏng. Chúng tôi đã chuyển sang sử dụng đai ốc vuông chịu tải nặng Sinsun DIN 557 bằng thép cấp 10 mạ kẽm vàng. Bề mặt chịu lực lớn hơn giúp phân bổ tải trọng tốt hơn so với đai ốc lục giác. Không còn hiện tượng lỏng lẻo nào sau một mùa thu hoạch trọn vẹn.”
Lắp đặt tủ tín hiệu đường ray - không thể tiếp cận từ phía sau sau khi đã dựng xong kết cấu thép. Đai ốc vuông cho phép đội ngũ của chúng tôi siết chặt từ phía trước thay vì phải giữ. Đai ốc vuông mạ kẽm nhúng nóng M12 của Sinsun đạt tiêu chuẩn thử nghiệm phun muối 1.000 giờ cho các tuyến đường ven biển. “Tất cả các cuộc khảo sát đều đã đạt yêu cầu.”
Phục chế khung xe những năm 1930 – ốc lục giác trông không phù hợp với khung gầm cổ điển. Ốc vuông bằng thép trơn Sinsun M10 hoàn toàn phù hợp với phần cứng nguyên bản của nhà máy. Các góc vuông khớp hoàn hảo với các giá đỡ nguyên bản. Giám khảo cuộc thi đã nhìn thấy hàng thật. “Giờ đây chúng tôi sử dụng chúng cho tất cả các xe được sản xuất trước năm 1960.”
Hệ thống băng tải mô-đun cho mỏ đồng – rãnh chữ T bằng nhôm định hình. Đai ốc vuông Sinsun M8 bằng thép không gỉ (A2-70) dễ dàng lắp vào và giữ nguyên hướng để có thể vặn bu lông bằng một tay. Mặt cắt hẹp (DIN 562) vừa khít với khe rãnh. Hơn 400 điểm lắp ráp mà không bị lệch ren hoặc kẹt.
Câu hỏi thường gặp về đai ốc vuông | Đai ốc dày so với đai ốc mỏng, tiêu chuẩn DIN 557 so với DIN 562, tiêu chuẩn DIN 928 cho đai ốc hàn và nhiều hơn nữa.
Giải đáp nhanh về đai ốc vuông – DIN 557 so với DIN 562, loại mỏng so với loại dày, đai ốc hàn vuông, khả năng tương thích với rãnh chữ T, lợi ích chống xoay và lựa chọn vật liệu.
Câu 1
Đai ốc vuông có còn phù hợp với xây dựng hiện đại hay đã lỗi thời?
MỘT: Đai ốc vuông không hề lỗi thời—chúng vẫn là lựa chọn ưu tiên cho khung gỗ, hệ thống đường ray xe lửa và hệ thống thanh đỡ Unistrut. Thiết kế bốn cạnh của chúng mang lại khả năng chống xoay vượt trội sau khi siết chặt, khiến chúng đáng tin cậy hơn đai ốc lục giác trong môi trường rung động mạnh, nơi việc nới lỏng là mối lo ngại lớn.
Câu 2
Tôi nên siết chặt đai ốc vuông M10 cấp 8 vào mối nối gỗ với lực momen xoắn bao nhiêu?
MỘT: Đối với đai ốc vuông M10 cấp 8 (khô, không bôi trơn), mô-men xoắn siết chặt được khuyến nghị là khoảng 60–70 N·m. Tuy nhiên, mô-men xoắn luôn phải được kiểm tra lại dựa trên cấp độ bu lông và loại vật liệu nền. Siết quá chặt có thể làm hỏng ren bu lông hoặc làm đai ốc lún sâu vào gỗ mềm. Chúng tôi cung cấp bảng mô-men xoắn kèm theo mỗi đơn đặt hàng số lượng lớn để tham khảo.
Q3
Sinsun cung cấp những loại đai ốc vuông với các mác vật liệu nào?
MỘT: Sinsun cung cấp đai ốc vuông bằng thép carbon cấp 2, cấp 5 và cấp 8, cũng như thép không gỉ 304 và 316, và đồng thau. Mỗi cấp độ được đánh dấu rõ ràng để dễ dàng truy xuất nguồn gốc. Đối với các ứng dụng ngoài trời hoặc ven biển, chúng tôi khuyên dùng thép carbon mạ kẽm nhúng nóng hoặc thép không gỉ 316 để có khả năng chống ăn mòn tối đa.
Quý 4
Đai ốc vuông của bạn sử dụng tiêu chuẩn ren nào?
MỘT: Đai ốc vuông hệ inch của chúng tôi được sản xuất theo tiêu chuẩn ANSI/ASME B18.2.2, và các kích thước hệ mét tuân thủ tiêu chuẩn ISO 4033. Tất cả sản phẩm đều được cung cấp kèm theo Giấy chứng nhận hợp quy và báo cáo kiểm tra vật liệu theo yêu cầu.
Câu 5
Đai ốc vuông rất khó vặn trong không gian chật hẹp. Bạn có giải pháp nào không?
MỘT: Đúng vậy – đai ốc vuông tiêu chuẩn cần góc xoay lớn hơn để siết chặt. Nếu việc lắp ráp của bạn có không gian hạn chế, chúng tôi khuyên bạn nên sử dụng đai ốc vuông đầu nhỏ hơn hoặc chuyển sang sử dụng đai ốc lục giác có miếng đệm nylon để tăng khả năng chống rung. Chúng tôi có thể tư vấn dựa trên các hạn chế về không gian cụ thể của bạn.
Câu 6
Tôi có thể sử dụng đai ốc lục giác thay cho đai ốc vuông trong hệ thống khung chữ U không?
MỘT: Không. Trong hệ thống khung chữ U, đai ốc vuông được thiết kế đặc biệt để vừa khít với tiết diện chữ U. Hình vuông giúp ngăn ngừa hiện tượng xoay tròn trong quá trình lắp đặt – đai ốc lục giác sẽ xoay tự do bên trong chữ U và không thể siết chặt đúng cách nếu không có dụng cụ hỗ trợ. Luôn sử dụng đai ốc vuông cho các loại chữ U Unistrut.
Bạn đã sẵn sàng ngăn chặn hiện tượng lỏng lẻo do rung động một cách vĩnh viễn chưa? Hãy cùng nói về ốc vít Nyloc.
Yêu cầu báo giá cho đai ốc Sinsun Nyloc – tiêu chuẩn, mỏng, dày, có mặt bích, thép không gỉ, đồng thau, nylon nguyên chất. Mô-men xoắn chịu lực đã được kiểm định. Tiêu chuẩn DIN 985, ISO 10511, ASME B18.16.6. Cỡ M3–M64, #4–2″. Vận chuyển toàn cầu.
📞 Ba cách để bắt đầu:
1. Gửi thông số kỹ thuật đai ốc Nyloc của bạn – Tải lên các yêu cầu của bạn (kích thước ren, hình dạng đai ốc, cấp vật liệu, độ hoàn thiện bề mặt, số lượng, bất kỳ tính năng tùy chỉnh nào). Đội ngũ kỹ sư của chúng tôi sẽ phản hồi bằng cách xác nhận CAD, tính toán mô-men xoắn hiện hành và báo giá chính thức trong vòng 24 giờ làm việc.
2. Yêu cầu mẫu miễn phí – Cần kiểm tra mô-men xoắn, độ khít ren hoặc khả năng chống ăn mòn của đai ốc nylon trước khi đặt hàng số lượng lớn? Hãy yêu cầu mẫu miễn phí của bất kỳ loại đai ốc Nyloc nào được liệt kê trên trang này. Chỉ cần trả phí vận chuyển. Thử nghiệm trên cụm lắp ráp thực tế của bạn trong điều kiện rung động thực tế. Không ràng buộc.
3. Lên lịch cuộc gọi kỹ thuật – Các kỹ sư về ốc vít của chúng tôi sẵn sàng xem xét ứng dụng của bạn: tình trạng ren bu lông, mức độ rung động, nhiệt độ tiếp xúc, yêu cầu tái sử dụng và thông số mô-men xoắn. Chúng tôi sẽ đề xuất loại đai ốc Nyloc, vật liệu và cấp độ phù hợp cho môi trường hoạt động cụ thể của bạn.
Liên hệ với Sinsun Fasteners ngay hôm nay:
Sinsun Fastener – Sức chịu lực vượt trội được thiết kế cho cơ sở hạ tầng toàn cầu.
- E-mailinfo@hbsinsun.com
- Hãy gọi cho chúng tôi theo số điện thoại...+86-15802235005
- Trang webwww.sinsunfastener.com
| Tài sản | Đai ốc vuông (DIN 557/562) | Đai ốc lục giác (DIN 934 / ISO 4032) |
| Số cạnh | 4 | 6 |
| Chuyển động của cờ lê (mỗi mặt phẳng) | Góc 90° giữa các vị trí của cờ lê | Góc 60° giữa các vị trí của cờ lê |
| Diện tích tiếp xúc bề mặt với phôi | Kích thước lớn hơn – phân bổ tải trọng tốt hơn, khả năng chống nới lỏng cao hơn. | Tải trọng nhỏ hơn – tập trung hơn |
| Chống xoay trong các khe/kênh | Tuyệt vời – Góc 90° tự nhiên tạo thành hình nêm. | Kém – hình dạng tròn xoay |
| Dễ dàng siết chặt trong không gian mở | Độ khó trung bình – cần lực vặn mạnh hơn. | Dễ hơn – cần ít thao tác vặn hơn. |
| Không gian cần thiết để tiếp cận bằng cờ lê | Lớn hơn (chuyển động 90°) | Nhỏ hơn (chuyển động 60°) |
| Khả năng chống lại các góc bo tròn (bóc tách) | Rất cao – bốn cạnh ít bị bo tròn hơn. | Độ cứng trung bình – nhiều cạnh hơn, nhưng có thể bị tròn nếu cờ lê bị trượt. |
| Ứng dụng tốt nhất | Rãnh chữ T, rãnh, gỗ, lối vào khuất, đầu bu lông vuông | Lắp ráp chung, mô-men xoắn cao, ô tô, hầu hết các khớp nối hở. |
Kết luận dành cho người mua B2B: Đối với các mối nối bu lông tiêu chuẩn có thể tháo lắp dễ dàng, nơi yêu cầu mô-men xoắn cao và thao tác vặn nhỏ, đai ốc lục giác vẫn là lựa chọn mặc định. Tuy nhiên, đối với khung rãnh chữ T, lắp đặt vỏ thiết bị điện, lắp ráp băng tải, kết cấu gỗ và bất kỳ ứng dụng nào mà đai ốc phải chịu được sự xoay mà không cần cờ lê thứ hai hoặc dụng cụ định vị, đai ốc vuông mang lại hiệu suất vượt trội hơn.
