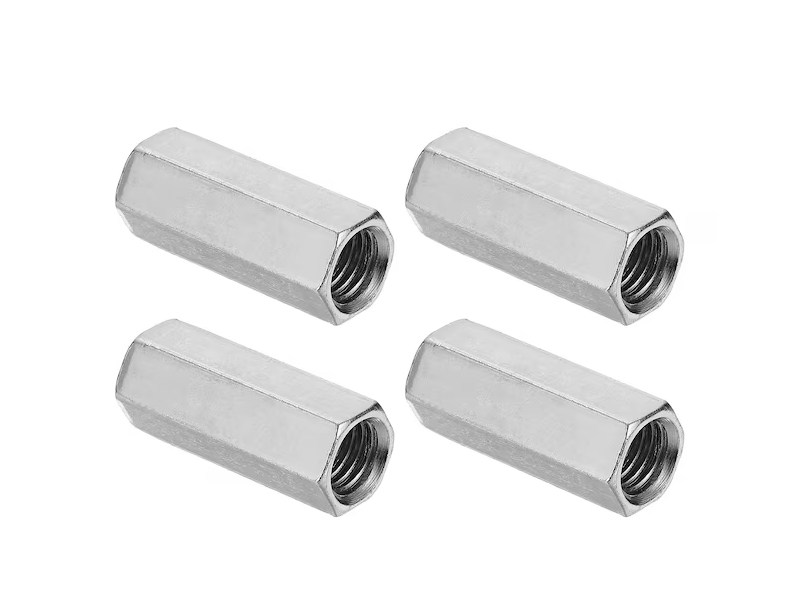

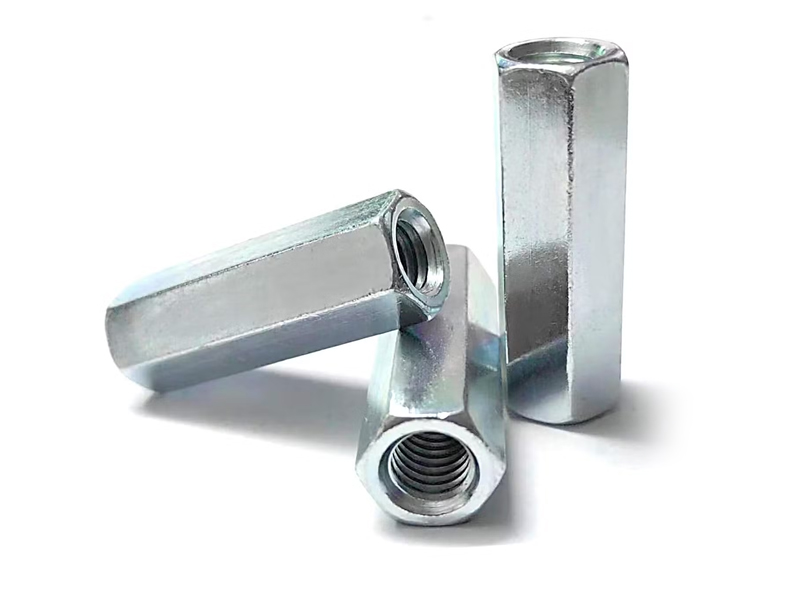

Đai ốc nối dài lục giác
Kéo dài thanh ren một cách hoàn hảo
Tăng cường độ ổn định cho các mối nối đầu cuối.
Ren chính xác đảm bảo không bị lỏng
Đai ốc nối Sinsun |Đai ốc nối dài lục giác tiêu chuẩn DIN M3-M56, sản xuất số lượng lớn
Đai ốc nối ren của Sinsun có các kích thước M5–M36 hệ mét và hệ inch. Đai ốc nối dài lục giác DIN 6334 dùng cho việc nối, kéo dài, cân bằng và điều chỉnh khoảng cách thanh ren. Có các tùy chọn mạ kẽm, thép không gỉ A2/A4, cấp độ 8 và ren ngược. Vui lòng yêu cầu báo giá.
Nhận báo giá nhanhĐai ốc nối Sinsun – Đai ốc nối dài & Đầu nối thanh ren |Tiêu chuẩn DIN 6334, Thép không gỉ, Mạ kẽm
& Lớp 8
Sinsun chuyên sản xuất các loại đai ốc lục giác tiêu chuẩn DIN, bao gồm đai ốc ren trái, thép không gỉ, đai ốc nối dài và đai ốc ren mịn. Mua ngay các loại đai ốc nối hệ mét và hệ inch M3-M56 dùng cho thanh nối dài, kết nối máy móc và buộc chặt kết cấu với giá bán buôn tại nhà máy.
Nhận báo giá nhanhĐai ốc nối Sinsun | Định nghĩa, Chức năng cốt lõi và Lợi thế khác biệt của thương hiệu
Khám phá đầy đủ các loại đai ốc Nyloc của Sinsun – đai ốc Nyloc lục giác tiêu chuẩn (DIN 985 / ISO 10511), đai ốc Nyloc dày (DIN 982 / ISO 7040), đai ốc Nyloc mỏng, đai ốc Nyloc có mặt bích (DIN 6926), thép không gỉ, đồng thau và nylon. M3–M64, #4–2″.
Đai ốc nối, còn được gọi là đai ốc mở rộng, là một loại ốc vít lục giác đặc biệt được thiết kế để nối các thanh kim loại và bu lông với nhau và kéo dài chiều dài của chúng. Được sản xuất theo các tiêu chuẩn quốc tế như DIN 6334, ISO và ASTM, các bộ phận ren mở rộng này có ren trong dọc theo toàn bộ chiều dài của chúng. Thiết kế này cung cấp diện tích ren ăn khớp lớn hơn so với đai ốc lục giác tiêu chuẩn, kết nối hiệu quả hai ốc vít có ren ngoài. Nó giải quyết các vấn đề về chiều dài thanh không đủ và đảm bảo phân bố ứng suất đồng đều trong quá trình lắp ráp. Là một trong những loại ốc vít công nghiệp phổ biến nhất hiện nay, đai ốc nối được sử dụng rộng rãi trong lắp ráp cơ khí, kỹ thuật kết cấu, hệ thống ô tô và thiết bị dầu khí. Trong số đó, các thông số kỹ thuật có nhu cầu cao như M8, M10, M12, M16 và đai ốc nối 3/8” và 1/2” inch chiếm phần lớn các đơn đặt hàng mua số lượng lớn và sửa đổi kỹ thuật trên toàn cầu.
Sinsun nổi bật so với các nhà cung cấp đai ốc nối tiêu chuẩn khác nhờ công nghệ rèn nguội chính xác và gia công ren toàn chiều dài được áp dụng trong sản xuất các loại ốc vít dài. Đai ốc nối do hầu hết các nhà sản xuất giá rẻ sản xuất thường bị lỗi cán ren không hoàn chỉnh, bước ren không đều và có gờ bên trong thô ráp. Dưới tác động của rung động kéo dài, những sản phẩm lỗi này rất dễ bị kẹt ren, khớp nối kém và bị lỏng. Ngược lại, chúng tôi sử dụng quy trình rèn chắc chắn và thực hiện cán ren CNC toàn chiều dài trên tất cả các đai ốc vít Sinsun, đảm bảo độ chính xác đồng đều dọc theo toàn bộ chiều dài ren và độ thẳng tuyệt vời của thân đai ốc.
Nhận báo giá nhanh
Bảng kích thước đai ốc lục giác hệ mét – DIN 6334 (Chiều dài ≈ 3 × Đường kính danh nghĩa)
| Kích thước ren (M) | Bước ren (mm) | Chiều rộng giữa các mặt phẳng (mm) | Tổng chiều dài L (mm) | e (mm) | Trọng lượng (kg/1000 chiếc) | Điểm chuẩn |
| M4 | 0,7 | 7 | 12 | 7.8 | 3 | Hạng 8 / A2-70 |
| M5 | 0,8 | 8 | 15 | 8.8 | 5 | Lớp 8 / 10 / A2-70 |
| M6 | 1 | 10 | 18 | 11.1 | 7 | Hạng 8 / 10 / A2-70 / A4-80 |
| M8 | 1,25 | 13 | 24 | 14.4 | 18 | Lớp 8/10/12/A2-70/A4-80 |
| M10 | 1,5 | 17 | 30 | 18,9 | 42 | Hạng 8 / 10 / A2-70 / A4-80 |
| M12 | 1,75 | 19 | 36 | 21.1 | 63 | Hạng 8 / 10 / A2-70 / A4-80 |
| M14 | 2 | 22 | 42 | 24,5 | 95,5 | Lớp 8 / 10 / A2-70 |
| M16 | 2 | 24 | 48 | 26,8 | 122 | Lớp 8/10/12/A2-70/A4-80 |
| M18 | 2,5 | 27 | 54 | 29,6 | 140 | Hạng 8 / A2-70 |
| M20 | 2,5 | 30 | 60 | 33,5 | 240 | Hạng 8 / 10 / A2-70 / A4-80 |
| M22 | 2,5 | 32 | 66 | 35 | 300 | Lớp 8 |
| M24 | 3 | 36 | 72 | 40 | 412 | Lớp 8 / 10 / A2-70 |
| M27 | 3 | 41 | 81 | 45,2 | 608 | Lớp 8 |
| M30 | 3.5 | 46 | 90 | 50,9 | 825 | Hạng 8 / A2-70 |
| M33 | 3.5 | 50 | 99 | 55,4 | 1100 | Lớp 8 |
| M36 | 4 | 55 | 108 | 60,8 | 1470 | Lớp 8 |
Nguồn: Kích thước và trọng lượng theo tiêu chuẩn DIN 6334 được công bố trong các bảng tham khảo tiêu chuẩn. Chiều dài và chiều rộng hình lục giác là giá trị danh nghĩa. Chiều dài tùy chỉnh có sẵn theo yêu cầu ngoài thông số kỹ thuật 3D tiêu chuẩn.
Bảng kích thước đai ốc lục giác Imperial
| Kích thước sợi | Số sợi trên mỗi inch | Chiều rộng giữa các tấm (inch) | Tổng chiều dài (inch) | Điểm chuẩn |
| #8-32 | 32 | 5/16″ (0.312″) | 3/4″ (0.750″) | Lớp 2 / Lớp 5 |
| #10-24 | 24 | 3/8″ (0.375″) | 7/8″ (0.875″) | Lớp 2 / Lớp 5 / A2-70 |
| 1/4″‑20 | 20 | 7/16″ (0.438″) | 1-1/8″ (1,125″) | Lớp 2 / 5 / 8 / A2-70 |
| 5/16″‑18 | 18 | 1/2″ (0,500″) | 1-3/8″ (1.375″) | Lớp 5 / Lớp 8 / A2-70 |
| 3/8″‑16 | 16 | 9/16″ (0,563″) | 1-5/8″ (1,625″) | Lớp 5 / Lớp 8 / A2-70 |
| 7/16″‑14 | 14 | 5/8″ (0,625″) | 1-7/8″ (1,875″) | Lớp 5 / Lớp 8 |
| 1/2″‑13 | 13 | 3/4″ (0.750″) | 2-1/8″ (2,125″) | Lớp 5 / Lớp 8 / A2-70 |
| 9/16″‑12 | 12 | 7/8″ (0.875″) | 2-3/8″ (2.375″) | Lớp 5 / Lớp 8 |
| 5/8″‑11 | 11 | 15/16″ (0,938″) | 2-5/8″ (2,625″) | Lớp 5 / Lớp 8 |
| 3/4″‑10 | 10 | 1-1/8″ (1,125″) | 3-1/8″ (3.125″) | Lớp 5 / Lớp 8 |
| 1″‑8 | 8 | 1-1/2″ (1.500″) | 3-7/8″ (3,875″) | Lớp 5 / Lớp 8 |
Đai ốc lồng Sinsun Thông số kỹ thuật cốt lõi
-
Mô tả meta:
Truy cập thông số kỹ thuật chi tiết của đai ốc nối ren Sinsun, bao gồm các tiêu chuẩn công nghiệp, dung sai ren và hiệu suất cơ học cho các dự án kết nối ren công nghiệp.Tên gọi khác của sản phẩm:
Đai ốc nối dài, đai ốc lục giác dài, đai ốc nối thanh ren, đai ốc kết nối khớp nối -
Thông số tìm kiếm bán chạy nhất:
Đai ốc nối cỡ lớn Metric M3-M56, cỡ Imperial 3/8, 1/2, 5/8 inchTiêu chuẩn điều hành:
Tiêu chuẩn sản xuất công nghiệp toàn cầu DIN 6334, ISO 4032, ASTM A194, GB/T 13540 -
Phân loại độ bền vật liệu:
Thép hợp kim cacbon 4.8/8.8/10.9/12.9, thép không gỉ 304/316Thông số kỹ thuật ren:
Ren thô tiêu chuẩn, ren mịn tùy chọn, ren ngược chiều kim đồng hồ có thể tùy chỉnh -
Xử lý bề mặt:
Mạ điện, mạ kẽm nhúng nóng, oxit đen, xử lý chống gỉ bằng phương pháp thụ động hóaKỹ thuật xử lý cốt lõi:
Rèn nguội nguyên khối, cán ren CNC toàn chiều dài, hiệu chuẩn độ thẳng chính xác. -
Dung sai độ thẳng:
Độ thẳng tổng thể của thân máy ≤0,03mm để tránh biến dạng khi lắp ráp.Dung sai khớp ren:
Dung sai ren 6G thống nhất đảm bảo sự khớp nối hoàn hảo giữa bu lông và thanh nối. -
Nhiệt độ hoạt động:
Hiệu suất kết cấu và liên kết ổn định từ -30℃ đến 200℃Đặc tính tải:
Chịu lực dọc toàn bộ chiều dài ren, ứng suất đồng đều không gây gãy cục bộ. -
Các mặt hàng có thể tùy chỉnh:
Chiều dài thân, bước ren, hướng ren, xử lý bề mặt đặc biệt
Ứng dụng công nghiệp đa kịch bản Đai ốc nối Sinsun
Khám phá các kịch bản ứng dụng công nghiệp đa dạng của đai ốc nối Sinsun, bao gồm sản xuất cơ khí, kỹ thuật kết cấu, thiết bị ô tô và hóa dầu.

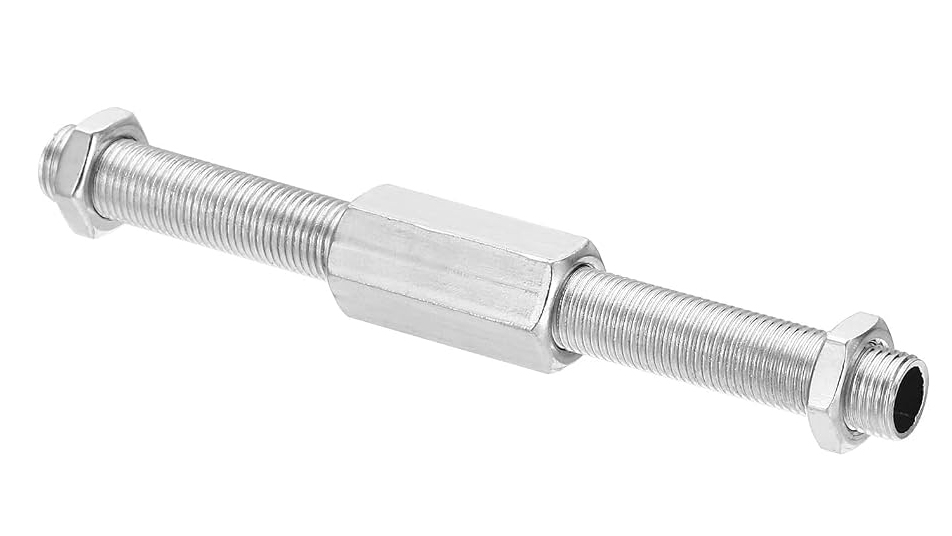

1. Kỹ thuật nối dài thanh ren và nền móng
Đai ốc nối dài Sinsun giải quyết hoàn hảo vấn đề chiều dài không đủ của bu lông neo và thanh ren trong xây dựng móng. Thiết kế ren toàn chiều dài cho phép kéo dài liên tục các thanh nhiều đoạn mà không làm giảm độ bền liên kết. Độ thẳng đứng chính xác đảm bảo độ chính xác của việc lắp ráp móng công trình. Nó giúp cải thiện hiệu quả tính toàn vẹn kết cấu của các bộ phận bê tông cốt thép và các dự án khung thép.

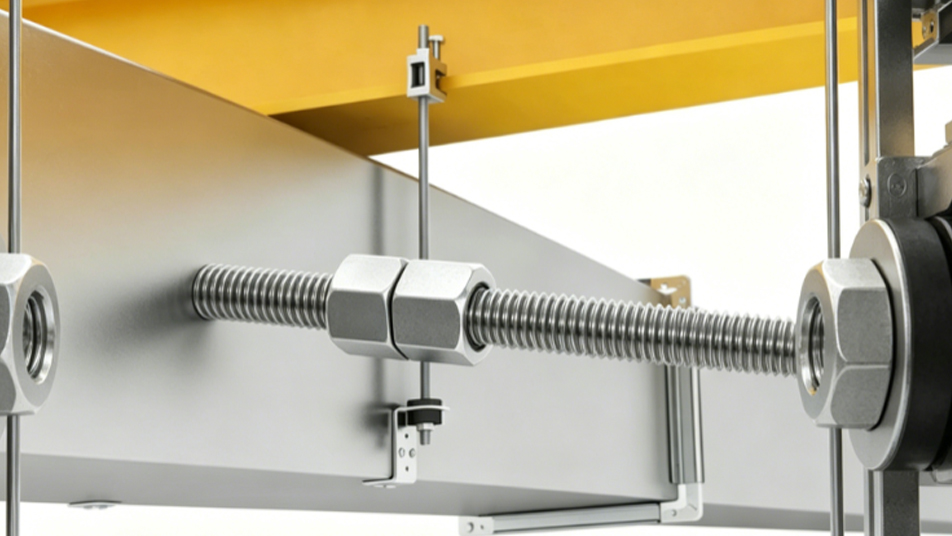

2. Lắp ráp thiết bị truyền động cơ khí
Đai ốc nối ren trái, ren mịn Sinsun được sử dụng để kết nối hệ thống truyền động cơ khí. Thiết kế ren ngược giúp ngăn ngừa tổn thất mô-men xoắn do rung động trong thiết bị quay. Độ chính xác ren cao giúp loại bỏ khe hở lắp ráp và độ lệch trong quá trình vận hành. Nó cung cấp kết nối ổn định lâu dài với trục truyền động và các bộ phận liên kết.

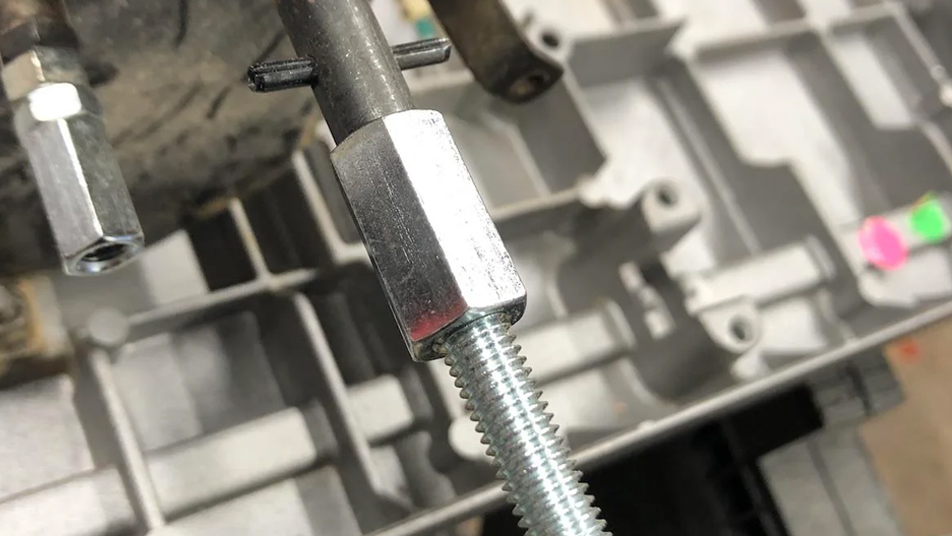

Liên hệ với chúng tôi3. Hệ thống kẹp và lắp ráp ô tô & hệ thống treo
Đai ốc nối Sinsun mạ kẽm cường độ cao được sử dụng trong việc lắp ráp khung gầm và các bộ phận hệ thống treo ô tô. Cấu trúc ren dày đặc có khả năng chịu được rung động đường xá thường xuyên và tải trọng va đập. Bề mặt được xử lý chống gỉ, thích ứng với sự thay đổi nhiệt độ và độ ẩm phức tạp của môi trường lái xe. Điều này giúp tăng độ bền và an toàn cho các bộ phận kết nối động của xe.

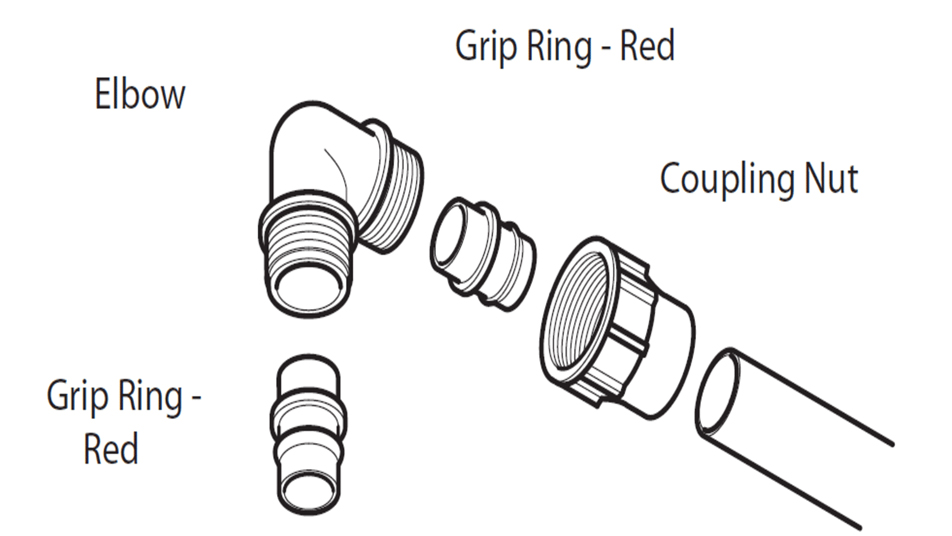

4. Kết nối thiết bị hóa dầu và đường ống

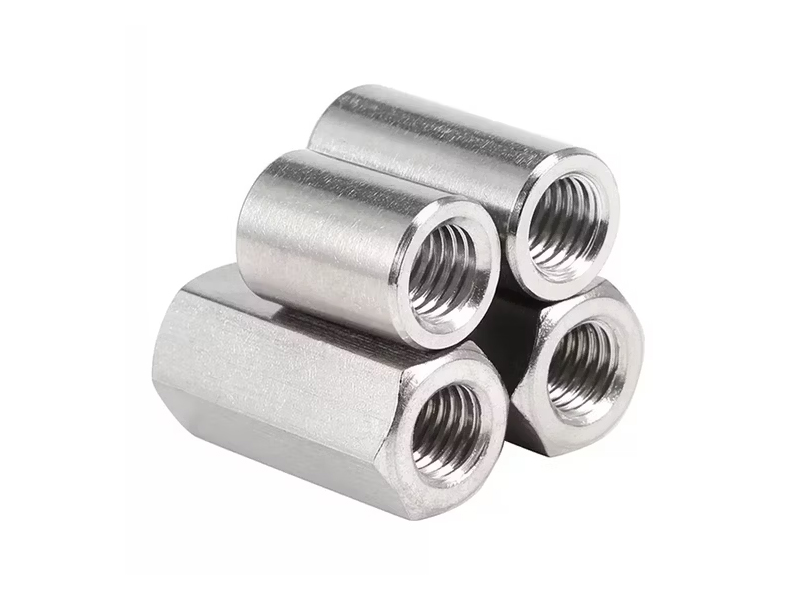

Đai ốc nối Sinsun bằng thép không gỉ 316 được sử dụng trong lắp ráp đường ống dẫn dầu khí và thiết bị áp suất. Vật liệu chống ăn mòn cao cấp có khả năng chống lại sự ăn mòn do môi trường hóa chất và điều kiện làm việc áp suất cao. Hiệu suất cơ học ổn định đảm bảo tránh được sự cố hỏng hóc mối nối trong quá trình vận hành lâu dài ở nhiệt độ cao. Điều này đảm bảo hoạt động an toàn và đáng tin cậy của hệ thống đường ống công nghiệp.
Liên hệ với chúng tôiĐánh giá chân thực từ khách hàng B2B toàn cầu |Đai ốc nối Sinsun
Các đánh giá B2B nước ngoài đã được xác thực về đai ốc nối Sinsun, ghi nhận sự vừa khít ren chính xác, hiệu suất chống nới lỏng ổn định và tính nhất quán theo lô đáng tin cậy cho các dự án công nghiệp.
Dự án ven biển Biển Đỏ – đai ốc nối bằng thép carbon bị gỉ trong vòng 3 tháng. Đai ốc nối M10 bằng thép không gỉ Sinsun A4-80 đã được sử dụng trong 18 tháng tại một nhà máy khử muối nước biển. Không bị rỗ, không bị kẹt ren. Bề mặt được xử lý thụ động đáp ứng các thông số kỹ thuật trong môi trường biển của chúng ta.”
Trung tâm dữ liệu Santiago - hệ thống máng cáp trên cao, 2800 đai ốc nối M10 mạ kẽm. Ren lệch tâm trên các đai ốc do nhà cung cấp trước đó cung cấp bị vặn chéo khi lắp đặt. Lô hàng của Sinsun đạt 100% trên thước đo ren. "2800 sản phẩm đã được lắp đặt, không có sản phẩm lỗi nào - lần đầu tiên trong sự nghiệp của tôi."
Nhà máy chế biến thực phẩm - khu vực rửa sạch. Sau 3 tháng tiếp xúc với chất tẩy rửa ăn mòn, các đai ốc nối bằng kẽm tiêu chuẩn đã bị hỏng. Đai ốc nối M10 bằng thép không gỉ A4-80 của Sansun đã hoạt động tốt trong 12 tháng. Không bị rỗ, không hư hại ren. *“Đội bảo trì hiện đang sử dụng chúng cho tất cả các cụm lắp ráp trong khu vực ẩm ướt.”
Trạm biến áp Lagos - 6 năm tuổi, các đai ốc bu lông mạ kẽm trên thanh đỡ cần được thay thế. Đai ốc nối Nikon HDG M16 khớp hoàn hảo với ren thanh hiện có. Độ dày lớp phủ nằm trong tiêu chuẩn chất lượng. Lắp đặt 240 chiếc trong một tuần, không có ren nào bị kẹt.
Câu hỏi thường gặp về tìm kiếm tần số cao | Đai ốc nối Sinsun
Hỏi: Đai ốc nối là gì?
A: Đai ốc nối dùng để ghép hai thanh ren lại với nhau. Nó nối hai thanh bu lông lại với nhau theo kiểu đầu nối cuối, làm tăng chiều dài bu lông, và đóng vai trò là miếng đệm và thiết bị cân bằng trong các cụm lắp ráp treo.
Hỏi: Tiêu chuẩn DIN 6334 quy định những gì?
A: Đai ốc lục giác hệ mét, chiều dài xấp xỉ 3 lần đường kính danh nghĩa – Đai ốc M8 = 24 mm. Tiêu chuẩn được sử dụng phổ biến nhất cho đai ốc nối dài hệ mét.
Hỏi: Cần có độ ăn khớp ren bao nhiêu bên trong đai ốc nối?
A: Tối thiểu 1 × đường kính thanh ren mỗi đầu – Thanh ren M10 cần ít nhất 10 mm ren ăn khớp với đai ốc ở mỗi bên. Thanh ren nên được đưa vào đai ốc nối với khoảng hai đến ba vòng ren.
Hỏi: Cần sử dụng mô-men xoắn bao nhiêu cho các đai ốc nối?
A: Bạn nên siết chặt đai ốc khớp nối với mô-men xoắn 25 Nm. Hãy tham khảo cấp độ bu lông, không phải hình dạng đai ốc, mà hãy làm theo bảng mô-men xoắn. M6 khô ≈ 8-10 N·m, M10 khô ≈ 30-40 N·m. Giảm 15-20% đối với ren đã bôi trơn.
Hỏi: Thông số kỹ thuật của đai ốc nối thanh ren M6 là gì?
A: Thanh M6 sử dụng đai ốc nối ren M6 × 1.0. Chiều dài 18 mm. Chiều rộng giữa hai mặt phẳng = 10 mm.
Hỏi: Đai ốc nối loại 8 có giống với đai ốc nối loại 8 không?
A: Không. Cấp 8 = độ bền cao theo hệ Anh ~150k psi. Hạng 8 = độ bền trung bình theo hệ mét ≈ 800 MPa. Cấp 8 yếu hơn hạng 10.

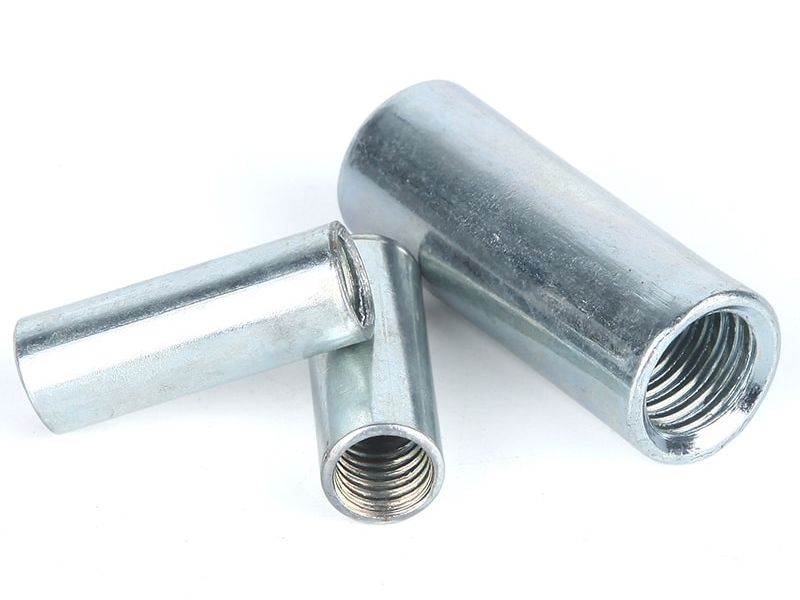

Hỏi: Đai ốc nối giảm kích thước là gì?
A: Khớp nối hai thanh có đường kính khác nhau, được ren ở đầu nhỏ hơn và đầu lớn hơn. Ví dụ: Thay đổi đai ốc từ M8 sang M10.
Hỏi: Nên chọn thép không gỉ A2-70 hay A4-80 cho khu vực ven biển ngoài trời?
A: A4‑80 (316) có thêm molypden để ngăn ngừa hiện tượng rỗ trong nước mặn. Dùng ngoài trời đa dụng (không ven biển): A2-70 (304).
Hỏi: Đai ốc nối có thể được sử dụng như một miếng đệm không?
A: Đúng vậy, chiều dài bổ sung của đai ốc nối cho phép nó được sử dụng như một miếng đệm hoặc vật cách ly giữa các bộ phận.
Hỏi: Mạ kẽm hay mạ kẽm nhúng nóng – khi nào nên chọn loại nào?
A: Kẽm = Sử dụng trong nhà/khô ráo (thử nghiệm phun muối 72-240 giờ). Mạ kẽm nhúng nóng (HDG) = sử dụng ngoài trời (độ dày 45-85+ µm, thử nghiệm phun muối 1.000 giờ trở lên).
Hỏi: Làm thế nào để tránh cho thanh ren bị kẹt cứng trong đai ốc?
A: Trước khi lắp ráp, hãy đánh dấu tâm của đai ốc nối. Vặn cả hai đầu thanh cho đến khi chúng gặp nhau ở giữa.
Hỏi: Sinsun có sản xuất đai ốc nối ren ngược chiều kim đồng hồ không?
A: Vâng - cả kích thước hệ mét M5 đến M20 và hệ inch, cả hai đầu đều là ren trái. Hãy đặt hàng với thời gian chuẩn bị đủ để sản xuất theo yêu cầu.
| Phương thức kết nối | Gắn kết ren | Có thể tái sử dụng? | Khả năng chịu tải | Dễ dàng lắp ráp | Yêu cầu về công cụ | Ứng dụng tốt nhất |
| Đai ốc nối (tiêu chuẩn) | Chiều dài toàn bộ của đai ốc | Có (5-10 chu kỳ) | Cao | Vừa phải | Cờ lê | Nối ren thanh thông dụng, hầu hết các ứng dụng hệ thống treo. |
| Đai ốc nối (giảm kích thước) | Chiều dài toàn bộ của đai ốc | Có (3-5 chu kỳ) | Trung bình-Cao | Vừa phải | Cờ lê | Kết nối các kích thước ren khác nhau; các kịch bản nâng cấp và bộ chuyển đổi |
| Đai ốc lục giác tiêu chuẩn + Tấm nối | Một phần (độ dày của đai ốc) | Đúng | Thấp | Thấp (cần thêm đai ốc thứ hai) | Hai chiếc cờ lê | Các mối nối cơ khí tạm thời, tải nhẹ (không khuyến khích sử dụng cho thanh chịu lực căng) |
| Ống lót ren cho thanh ren (ép bằng phương pháp ép) | Chiều dài tay áo | Không (vĩnh viễn) | Cao | Cần có máy ép định hình. | Máy ép định hình (chuyên dụng) | Các thanh neo chôn cố định, cụm neo bê tông (không điều chỉnh được tại hiện trường) |
| Tăng đơ | Một phần | Có (5-10 chu kỳ) | Trung bình | Cao (không cần dụng cụ) | Tay (hoặc thanh nhỏ) | Điều chỉnh độ dài, độ căng (không dùng để treo thanh dọc) |
| Khớp nối ống (không ren) | Không áp dụng (dựa trên ma sát) | KHÔNG | Thấp | Thấp | cờ lê ống | Mối nối cơ khí trên thanh trơn (không phải hệ thống ren) |
Lời khuyên khi lựa chọn: Đối với hầu hết các hệ thống treo thanh ren cố định yêu cầu điều chỉnh chiều dài tại hiện trường, đai ốc nối tiêu chuẩn là lựa chọn phù hợp. Đối với các cụm lắp ráp tạm thời sẽ được tháo rời, đai ốc nối (mạ kẽm hoặc trơn) cũng là tối ưu – đai ốc tiêu chuẩn sẽ không đảm bảo ren ăn khớp hoàn toàn với mối nối. Đối với các mối nối có kích thước ren khác nhau, đai ốc nối giảm kích thước là giải pháp kỹ thuật duy nhất đảm bảo tiếp xúc ren hoàn toàn ở cả hai đầu.
